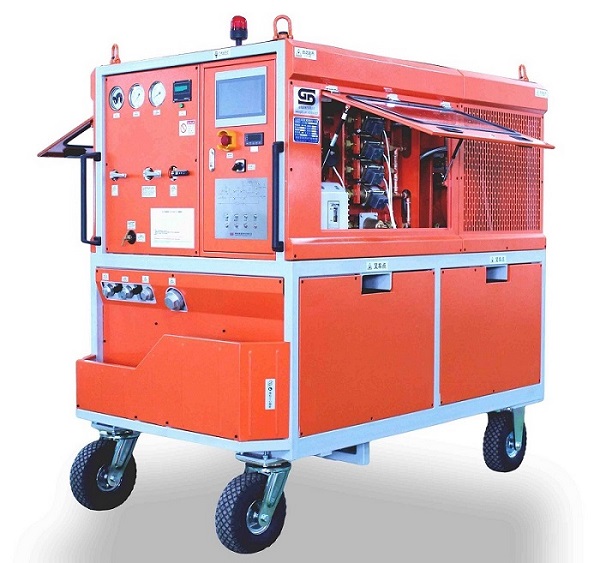

GD-W高压无油系列SF6气体回收充气装置
发布日期：(2019-1-28) 点击次数：8758GD-W高压无油系列SF6气体回收充气装置
1.本装置使用最新自主专利技术（专利号201220308639.2、201220308640.5、201220316133.6、201210218541.2）的高压无油SF6气体专用半封闭压缩机作为核心主机。
该半封闭压缩机在引进国际先进技术的基础上，采用核心部件全部欧洲进口，为国内首创，可与进口主机（德国回收装置工作原理）相媲美。具有排气力高、无油润滑、封闭
式、外观无运动部件，从原理上保证对外无泄漏，填补了我国在该领域的一项空白。
2.可直接将SF6气体通过高压压缩机加压后输出至容器内以液态形式储存，或输出至SF6气瓶以液态形式储存。
3.所有球阀采用美国swagelok球阀工作原理，在原有结构基础上改进后彻底根除关键部件的微漏
现象,确保真空压力两不漏，为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
4.使用柱式液位计，SF6液位直观准确显示。液位有背光指示，清晰明了。
5.配有能自再生的干燥过滤器(无需解体)，一次回收后水分≤40PPM/V(体积比)。
6.流程图绘于操作面板，操作简便明了。
7.电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同
时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
8.采用风冷、移动式，可在无水源情况下使用。
9.优质脚轮，便于移动，不伤害地面。
联系人：彭先生 （冠笛公司实体工厂生产，诚招各地代理商）
装置性能参数及选型推荐
|
型 号 |
GD-AW/MW6-1 |
GD-AW/MW17-1 |
GD-AW/MW20-1 |
||
|
（进口部件） |
（进口部件） |
（国产部件） |
|||
|
型 式 |
高压液化,风冷,手推移动式 |
||||
|
工作环境温度 |
-10℃～40℃ |
||||
|
回收 |
回收初压力(MPa) |
0.8 |
|||
|
回收终压力(kPa) |
≤80 |
||||
|
充气 |
充气初压力(Pa) |
≤133 |
|||
|
充气终压力(MPa) |
0.8 |
||||
| 1m³容积所需时间（h/m³） |
≤0.2 |
||||
|
回收后SF6 气体纯度 |
水分（PPM/V） |
≤40 |
|||
|
粉尘粒径(μm) |
≤1 |
||||
|
年泄漏率 |
≤0.5% |
||||
|
装置极限真空（Pa） |
≤10 |
||||
|
抽真空从133Pa经24小时上升值（Pa） |
≤400 |
||||
|
真 空 计 |
皮拉尼数显真空计 |
||||
|
SF6气体专用 无油半封闭式压缩机 |
理论排气量(m³/h) |
6 |
17 |
20 |
|
|
最高压力（MPa） |
5 |
5 |
3.8 |
||
|
允许排气压力(MPa) |
4.5 |
4.5 |
3.5 |
||
|
最小允许吸气压力(kPa) |
80 |
80 |
80 |
||
|
最大允许吸气压力(MPa) |
0.3 |
0.3 |
0.3 |
||
|
最高排气温度(℃) |
130 |
130 |
130 |
||
|
功率（kW） |
6.0 |
12 |
15 |
||
|
真空泵 |
类别 |
国产（可选配进口真空泵） |
|||
|
抽气速率(m³/h) |
30 |
100 |
54 |
||
|
极限真空（Pa） |
≤6.0×10-2 |
≤10 |
≤6.0×10-2 |
||
|
功率（kW） |
1.5 |
3.0 |
2.2 |
||
|
贮存容器 |
贮存方式 |
液态 |
|||
|
压力(MPa) |
5.0 |
5.0 |
3.9 |
||
|
贮存容积(L) |
40 |
600 |
350 |
||
|
贮液量 (kg) |
45 |
600 |
350 |
||
|
干燥过滤器再生方式 |
|
真空加热活化再生 |
|||
|
液化方式 |
高压液化 |
||||
|
电 源 |
3Φ 380V/50HZ |
||||
|
总功率 (kW) |
≤7.6 |
≤16 |
≤18 |
||
|
噪声dB（A） |
≤75 |
||||
|
外形尺寸(mm) |
1100×1075×800 |
2100×1150×2160 |
1820×980×1785 |
||
|
设备自重(kg) |
450 |
1200 |
≤1000 |
||
w要求回收终压≤1kPa，GD-W高压无油系列均可选配进口真空回收机或欧洲原产干式系列真空回收机， 高效执行精准控制。
w所有的SF6回收装置和抽真空充气装置均可选配进口数显真空计。
w容器容积大小可定制。
w真空泵可选配德国原产普旭（Busch）100 m3/h、德国独资莱宝（Leybold）D60C 60 m3/h等品牌。
产品各型号用途推荐：
|
序号 |
产品型号 |
产品用途 |
|
1 |
GD-Q气态系列 SF6气体回收充气净化装置 |
本装置适用于柱式断路器、小型开关箱、环网柜及储气量较小的容器（波纹管）的充气回收及抽真空 |
|
2 |
GD-Y液态双容器系列 SF6气体回收充气净化装置 |
本装置适用于电气设备制造部门生产使用，同时适用于110KV～220KV GIS开关的现场安装和维护使用 |
|
3 |
GD-W高压无油系列 SF6气体回收充气净化装置
|
本装置重点推荐用于110KV～800KV GIS开关的现场安装和维护使用，同时适用于壳体加工行业 |
|
4 |
GD-Y液态大容量单容器系列 SF6气体回收充气净化装置 |
本装置适用于电气设备制造部门生产使用，同时适用于储气量较大的容器充气与回收，及110KV～800KV GIS开关的现场安装和维护使用 |
